Đo kiểm DCI: Quy trình 5 bước chuẩn giúp vận hành mạng quang Data Center ổn định

Đo kiểm DCI là gì? Vì sao doanh nghiệp không thể bỏ qua?

Trong thời đại AI, Cloud Computing, Big Data và các trung tâm dữ liệu (Data Center) ngày càng phát triển, Data Center Interconnect (DCI) đã trở thành hạ tầng quan trọng giúp kết nối nhiều trung tâm dữ liệu với nhau thông qua hệ thống cáp quang tốc độ cao.

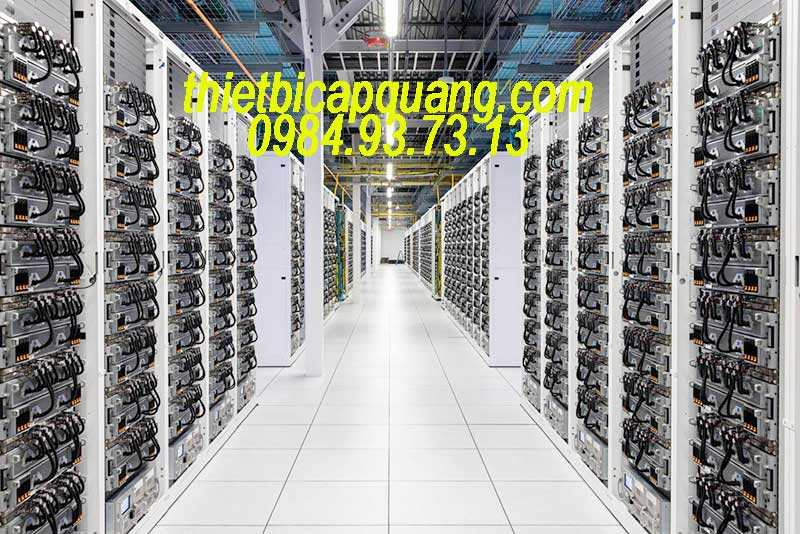

Đo kiểm DCI quy trình năm bước

Tuy nhiên, dù doanh nghiệp đầu tư những thiết bị truyền dẫn hiện đại nhất, sử dụng cáp quang chất lượng cao và kiến trúc mạng tối ưu thì vẫn không thể đảm bảo hệ thống hoạt động ổn định nếu bỏ qua quy trình đo kiểm DCI.

Đối với các mạng truyền dẫn tốc độ 100G, 200G, 400G và 800G, chỉ một lỗi rất nhỏ tại lớp vật lý như:

  • Đầu connector bẩn
  • Mối hàn có suy hao cao
  • Đầu nối phản xạ lớn
  • Sợi quang bị uốn cong quá bán kính cho phép
  • Module quang hoạt động không ổn định

đều có thể dẫn đến:

  • Gia tăng tỷ lệ lỗi bit (BER)
  • Suy giảm băng thông truyền tải
  • Tăng độ trễ (Latency)
  • Mất Frame dữ liệu
  • Gián đoạn dịch vụ
  • Giảm tuổi thọ thiết bị truyền dẫn

Chính vì vậy, đo kiểm DCI không chỉ là bước nghiệm thu sau thi công mà còn là nền tảng quan trọng giúp đảm bảo toàn bộ hệ thống mạng quang vận hành ổn định trong suốt vòng đời khai thác.

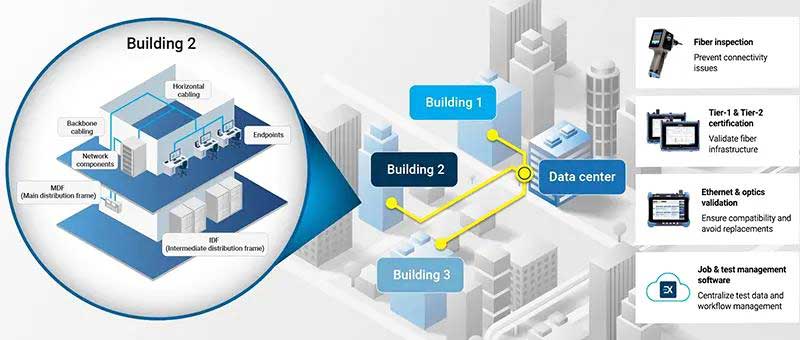

Quy trình đo kiểm DCI


Đo kiểm DCI mang lại những lợi ích gì?

Một quy trình đo kiểm đúng tiêu chuẩn sẽ giúp doanh nghiệp:

  • Phát hiện lỗi ngay từ lớp vật lý.
  • Đảm bảo chất lượng truyền dẫn đạt đúng thiết kế.
  • Giảm thiểu rủi ro khi đưa hệ thống vào khai thác.
  • Tiết kiệm chi phí bảo trì và xử lý sự cố.
  • Xây dựng dữ liệu chuẩn để phục vụ quản lý lâu dài.
  • Đáp ứng các tiêu chuẩn của Data Center hiện đại.

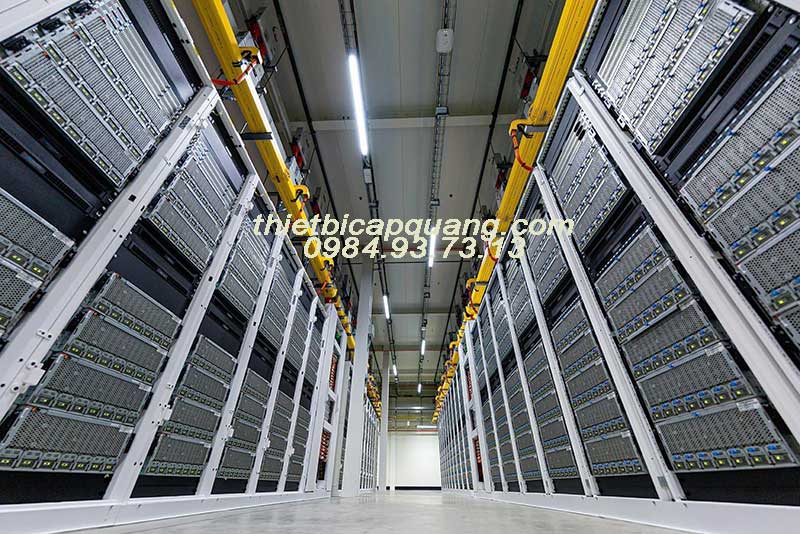

lợi ích khi đo kiểm DCI

Đây cũng là yêu cầu bắt buộc đối với các hệ thống AI Data Center, Cloud Data Center, ISP, Carrier Ethernet và mạng truyền dẫn DWDM tốc độ cao.


Quy trình đo kiểm DCI chuẩn gồm 5 bước quan trọng

Bước 1. Kiểm tra chất lượng hàn nối và đầu kết nối quang (Fiber Splice Validation)

Ngay sau khi hoàn thành thi công tuyến cáp quang, kỹ sư cần tiến hành kiểm tra toàn bộ mối hàn và connector trước khi lắp đặt thiết bị truyền dẫn.

Mục tiêu

  • Kiểm tra suy hao mối hàn
  • Kiểm tra phản xạ đầu nối
  • Phát hiện connector bẩn
  • Đánh giá chất lượng thi công

Thiết bị thường sử dụng

  • Máy đo OTDR
  • Kính soi đầu connector (Fiber Inspection Probe)
  • Máy đo công suất quang
  • Nguồn phát quang

Việc phát hiện sớm các lỗi tại giai đoạn này giúp doanh nghiệp tránh phải tháo dỡ hoặc sửa chữa sau khi hệ thống đã đi vào hoạt động.

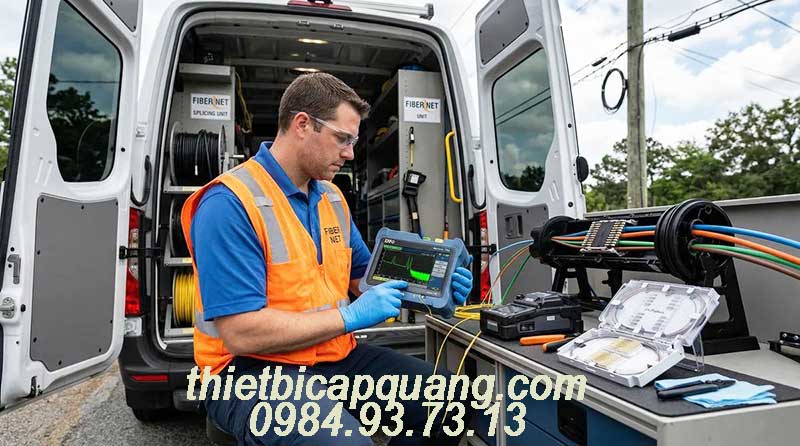

Kiểm tra chất lượng tuyến quang trong DCI


Bước 2. Đặc tính hóa tuyến cáp quang (Fiber Characterization)

Sau khi lớp vật lý đạt yêu cầu, toàn bộ tuyến cáp cần được đo và lưu lại thông số làm dữ liệu chuẩn (Baseline).

Đây được xem là "hồ sơ sức khỏe" của tuyến cáp.

Các phép đo bắt buộc

Đo OTDR

Giúp xác định:

  • Chiều dài tuyến
  • Suy hao từng đoạn
  • Suy hao mối hàn
  • Vị trí điểm lỗi
  • Macro Bend
  • Connector lỗi

Đo OLTS

Đánh giá:

  • Suy hao chèn toàn tuyến
  • Chất lượng truyền dẫn thực tế

Đo CD (Chromatic Dispersion)

Kiểm tra mức tán sắc sắc thể ảnh hưởng tới tín hiệu tốc độ cao.

Đo PMD (Polarization Mode Dispersion)

Đánh giá tán sắc chế độ phân cực, yếu tố ảnh hưởng trực tiếp đến các hệ thống 100G, 400G và 800G.

Việc lưu lại dữ liệu Baseline giúp kỹ sư dễ dàng so sánh khi xảy ra sự cố trong tương lai và rút ngắn đáng kể thời gian xử lý.


Bước 3. Kiểm thử hiệu năng truyền dẫn tốc độ cao

Sau khi lớp vật lý đạt chuẩn, bước tiếp theo là đánh giá hiệu suất truyền tải thực tế của hệ thống.

Đây là bước đặc biệt quan trọng đối với:

  • Data Center
  • AI Cluster
  • DWDM
  • Carrier Ethernet
  • Metro Network
  • Backbone

Các chỉ tiêu cần đo

Bit Error Rate (BER)

Đánh giá tỷ lệ lỗi bit trên đường truyền.

BER càng thấp thì chất lượng truyền dẫn càng cao.

Throughput

Đo băng thông thực tế.

Latency

Đo độ trễ truyền dữ liệu.

Frame Loss

Kiểm tra tỷ lệ mất gói.

Jitter

Đánh giá dao động độ trễ của hệ thống.

Các thông số trên quyết định trực tiếp đến hiệu suất hoạt động của các ứng dụng AI, điện toán đám mây và dịch vụ thời gian thực.


Bước 4. Kiểm thử dịch vụ (Service Activation Testing)

Một tuyến cáp đạt chuẩn không đồng nghĩa dịch vụ sẽ hoạt động ổn định.

Do đó cần thực hiện kiểm thử toàn bộ các dịch vụ sẽ khai thác trên hệ thống.

Bao gồm:

  • Carrier Ethernet
  • IP/MPLS
  • EVPN
  • VXLAN
  • Metro Ethernet
  • Layer 2
  • Layer 3

Các bài kiểm thử phổ biến hiện nay:

  • RFC2544
  • ITU-T Y.1564
  • QoS Test
  • SLA Verification

Thông qua các bài kiểm thử này, doanh nghiệp có thể xác nhận hệ thống đáp ứng đúng cam kết chất lượng dịch vụ trước khi bàn giao.


Bước 5. Giám sát sợi quang chủ động 24/7 (Remote Fiber Test System)

Sau khi đưa hệ thống vào vận hành, việc giám sát liên tục là yếu tố quyết định đến độ ổn định lâu dài.

Thay vì chỉ xử lý khi có sự cố, các Data Center hiện đại đều triển khai hệ thống giám sát sợi quang chủ động.

Giải pháp này giúp:

  • Theo dõi tuyến cáp 24/7
  • Phát hiện suy hao bất thường
  • Cảnh báo khi có nguy cơ đứt cáp
  • Xác định chính xác vị trí xảy ra sự cố
  • Giảm thời gian khắc phục (MTTR)
  • Nâng cao tính sẵn sàng của hệ thống (High Availability)

Đây là xu hướng được hầu hết các nhà mạng và trung tâm dữ liệu lớn trên thế giới áp dụng.

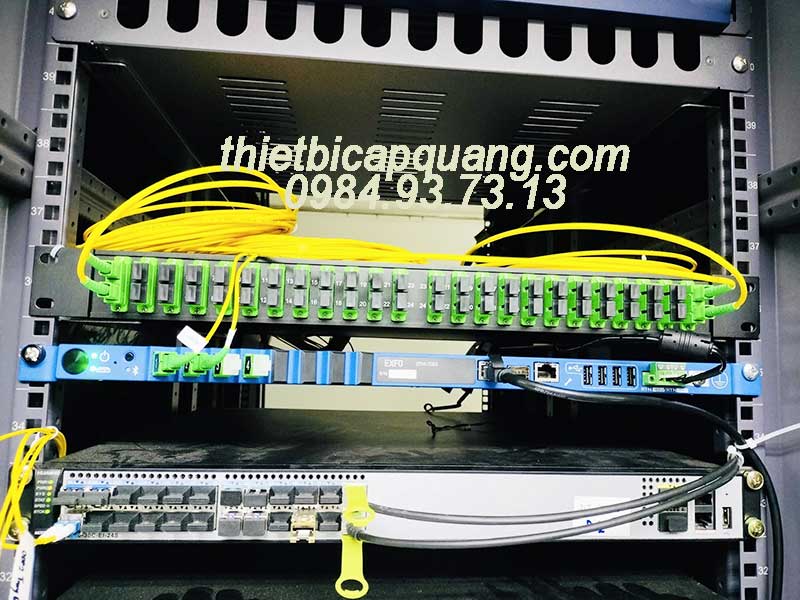

Giám sát cáp quang chủ động trọng DCI


Những thách thức trong công tác đo kiểm DCI hiện nay

Nhiều doanh nghiệp vẫn sử dụng các thiết bị đo kiểm riêng lẻ cho từng hạng mục như OTDR, BER Tester, Optical Power Meter hoặc Optical Spectrum Analyzer.

Điều này dẫn đến nhiều hạn chế:

  • Dữ liệu đo phân tán ở nhiều định dạng khác nhau.
  • Khó quản lý lịch sử kiểm tra.
  • Tốn nhiều thời gian tổng hợp báo cáo.
  • Dễ xảy ra sai sót khi nhập dữ liệu thủ công.
  • Khó truy xuất khi cần phân tích sự cố.

Xu hướng hiện nay là sử dụng hệ sinh thái đo kiểm tích hợp, cho phép quản lý toàn bộ quá trình từ kiểm tra hạ tầng, đo kiểm truyền dẫn tốc độ cao, kiểm thử dịch vụ đến giám sát mạng quang theo thời gian thực.

Giải pháp này giúp doanh nghiệp chuẩn hóa quy trình, giảm chi phí vận hành (OPEX), nâng cao độ chính xác và tối ưu hiệu quả khai thác hệ thống DCI.

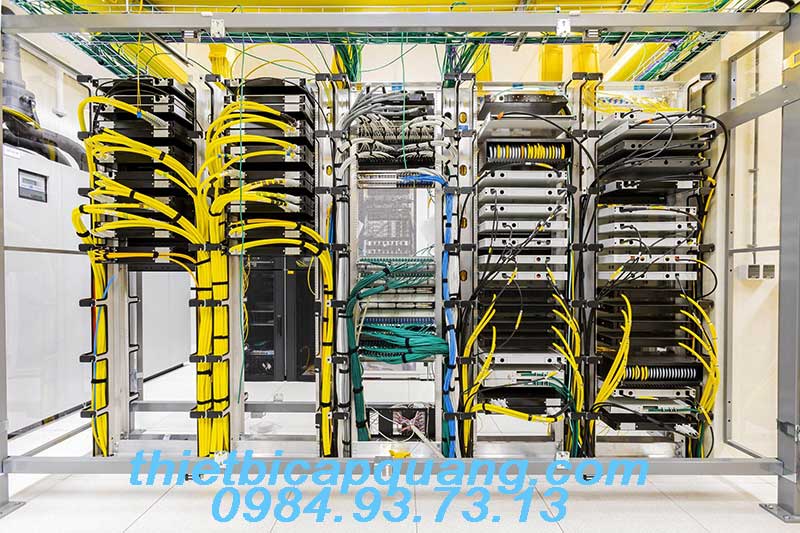

Những thách thức khi đo kiểm DCI


Thiết bị đo kiểm DCI nên có

Để thực hiện đầy đủ quy trình trên, doanh nghiệp nên trang bị các thiết bị chuyên dụng như:

  • Máy đo OTDR
  • Máy đo BER Tester
  • Máy đo Ethernet 100G/400G/800G
  • Máy đo OSA (Optical Spectrum Analyzer)
  • Máy đo CD/PMD
  • Thiết bị kiểm tra đầu connector
  • Optical Power Meter
  • Remote Fiber Test System (RFTM)

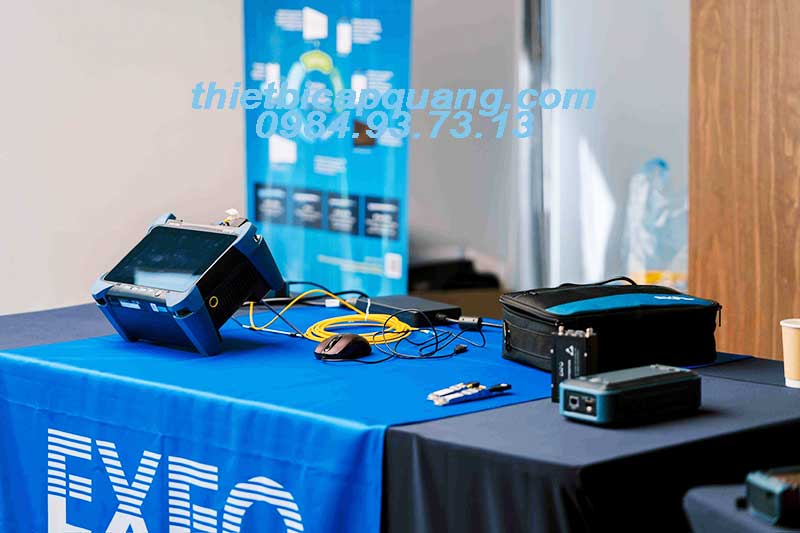

thiết bị cho đo kiểm DCI

Các dòng thiết bị của EXFO hiện đang được nhiều nhà mạng, Data Center và doanh nghiệp viễn thông trên thế giới lựa chọn nhờ khả năng đo kiểm toàn diện, độ chính xác cao và hỗ trợ đầy đủ các chuẩn truyền dẫn tốc độ cao.


Kết luận

Trong bối cảnh các trung tâm dữ liệu ngày càng phát triển và lưu lượng dữ liệu tăng mạnh, đo kiểm DCI không còn là một bước nghiệm thu đơn thuần mà đã trở thành yêu cầu bắt buộc để đảm bảo hệ thống mạng quang hoạt động ổn định, an toàn và bền vững.

Một quy trình đo kiểm đầy đủ từ kiểm tra lớp vật lý, đặc tính hóa tuyến cáp, kiểm thử truyền dẫn tốc độ cao, xác nhận dịch vụ đến giám sát 24/7 sẽ giúp doanh nghiệp giảm thiểu rủi ro, tối ưu hiệu năng và kéo dài tuổi thọ hạ tầng.

Nếu doanh nghiệp của bạn đang triển khai hệ thống Data Center Interconnect (DCI) hoặc cần tư vấn giải pháp đo kiểm mạng quang tốc độ cao 100G, 400G, 800G, hãy liên hệ TMTECH để được tư vấn các giải pháp và thiết bị đo kiểm chuyên nghiệp từ EXFO, đáp ứng đầy đủ yêu cầu của các trung tâm dữ liệu hiện đại.
