Khuếch đại quang WDM 1550nm WSEE

Khuếch đại quang WDM 1550nm WSEE

(1 đánh giá)

WSEE

12 tháng

Khuếch đại quang WDM 1550nm WSEE thiết bị có tùy chọn WDM được sử dụng phổ biến trong lình vực viễn thông hiện nay.

Khuếch đại quang WDM 1550nm WSEE thiết bị tuyệt vời cho hệ thống trạm phát quang hiện nay. Với dải băng thông hoạt động rộng, cho phép người dung tùy chọn mức công suất và số cổng đầu ra. Thiết bị hoạt động ổn định, bền bỉ với 2 cổng nguồn AC có hệ thống cầu chì và công tắc bảo vệ. Chính vì vậy khuếch đại quang có WDM của WSEE được ứng dụng rộng rãi trong hệ thống mạng FTTH và mạng CATV hiện nay.

Khuếch đại quang WDM 1550nm WSEE



Thông số kỹ thuật khuếch đại quang WDM 1550nm WSEE

Nội dung

Đơn vị

Thông số kỹ thuật

Băng thông hoạt sộng

nm

1545 - 1565

Bước sóng hoạt động

nm

1260 – 1360 & 1480 - 1500

Suy hao tín hiệu

dB

<0.8

Isolation

db

>30

Dải công suất đầu vào

dBm

-5 - +10

Công suất đầu ra tối đa

dBm

38.5

Độ chính xác

dBm

±0.5

Hệ số nhiều

dB

≤ 6.0 (Optical input power 0dBm,
λ=1550nm)

Suy hao

Đầu vào

dB

≥ 45

Đầu ra

dB

≥ 45

Cổng kết nối

{C}{C}



{C}{C}

Cổng vào: SC/APC



Cổng PON: SC/UPC or LC/UPC



Cổng COM: SC/APC or LC/APC

C/N

dB

≥ 50

C/CTB

dB

≥ 63

C/CSO

dB

≥ 63

Điện áp

V

A: AC160V - 250V(50 Hz);

B: DC48V

Công suất tiêu dùng

W

≤ 70

Nhiệt độ hoạt động

°C

-10 - +42

Độ ẩm hoạt động tối đa

%

Tối đa 95% không ngưng tự

Nhiệt độ lưu trữ

°C

-30 - +70

Độ ẩm lưu trữ tối đa

%

Tối đa 95% không ngưng tự

Kích thước

mm

440(L)× 403(W)× 88(H)















































Tìm hiểu >>> Bộ thu quang mini node WS-OR19



Thiết kế khuếch đại quang có WDM 1550 WSEEE

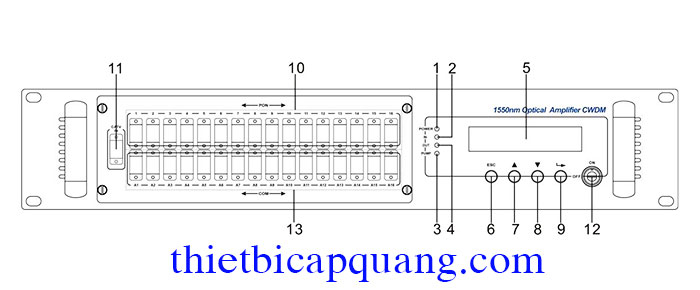

Cấu tạo mặt trước khuếch đại quang WDM 1550nm WSEE

Cấu tạo khuếch đại quang có WDM



1) Đèn chỉ thị báo nguồn

2) Đèn chỉ thị báo công suất đầu vào quang

3) Đèn chỉ thị trạng thái làm việc của khuếch đại

4) Đèn chỉ thị báo công suất đầu ra quang

5) Màn hình LCD hiện thị các thống số

6) Hiển thị phím thoát hoặc hủy của menu cài đặt.

7) Hiển thị phím tăng hoặc tăng của menu cài đặt.

8) Hiển thị phím giảm hoặc giảm của menu cài đặt.

9) Hiển thị phím enter của menu cài đặt.

10) Tín hiệu vào / ra 1310 & 1490nm (cổng PON).

11) Đầu vào tín hiệu quang

12) Khóa chuyển mạch khuếch đại

13) Cổng COM



Cấu tạo mặt sau khuếch đại quang có WDM 1550nm WSEE

Cấu tạo mặt sau khuếch đại quang có WDM




1) Cổng quạt gió.

2) Cổng RS232:

3) Cổng LAN

4) Cổng đầu vào AC 220 V của nguồn điện 1.

5) Cầu chì của nguồn điện 1.

6) Công tắc cấp nguồn 1.

7) Cổng đầu vào AC 220 V của nguồn điện 2.

8) Cầu chì của nguồn điện 2.

9) Công tắc cung cấp điện 2.

10) Cổng tiếp mát



Tìm hiểu >>> Lưỡi kìm xiết đai YBICO S240



Danh sách model tùy chọn cho khuếch đại quang có WDM

Model

Tổng công suất đầu ra

(dBm)

Số cổng ra

Công suất đầu ra trên mỗi cổng

 dBm

4 -18

25.5

4

18

4 -19

26.5

4

19

4 -20

27.5

4

20

4 -21

28.5

4

21

4 -22

29.5

4

22

4 -23

30.5

4

23

4 -24

31.5

4

24

8 -15

26.5

8

15

8 -16

27.5

8

16

8 -17

28.5

8

17

8 -18

29.5

8

18

8 -19

30.5

8

19

8 -20

31.5

8

20

8 -21

32.5

8

21

8 -22

33.5

8

22

8 -23

34.5

8

23

*8-24

35.5

8

24

16 -15

29.5

16

15

16 -16

30.5

16

16

16 -17

31.5

16

17

16 -18

32.5

16

18

16 -19

33.5

16

19

16 -20

34.5

16

20

* 16 -21

35.5

16

21

32 -15

32.5

32

15

32 -16

33.5

32

16

32 -17

34.5

32

17

* 32 -18

35.5

32

18

* 32 -19

36.5

32

19

* 32 -20

37.5

32

20

* 32 -21

38.5

32

21

* 64 -16

36.5

64

16

* 64 -17

37.5

64

17

* 64 -18

38.5

64

18





Trên đây là một số thông tin chi tiết về sản phẩm khuếch đại quang WDM 1550nm WSEE.  Quý khách hàng khi có nhu cầu mua hoặc tìm địa chỉ bán thiết bị truyền hình cáp uy tín tại Việt Nam. Hãy liên hệ ngay với thietbicapquang.com để được tư vấn miễn phí và cập nhật nhiều ưu đãi lớn.



Thông tin liên hệ đặt hàng

Hotline: 0984.93.73.13

Địa chỉ: Tầng 5, toà nhà An Phát, lô B14-D21 KĐT mới Cầu Giấy, phường Dịch Vọng Hậu, Quận Cầu Giấy, Tp.Hà Nội.

Email: hotro.thietbicapquang@gmail.com



Tham khảo thêm >>> Khuếch đại quang Prevail WE-1550-YZB
