Tìm hiểu về chức năng iOLM trên máy đo của EXFO

I. Giới thiệu chung về iOLM:

- Trình lập bản đồ liên kết quang thông minh (iOLM) là một ứng dụng được tối ưu hóa để mô tả đặc tính mạng truy cập/FTTx. Ứng dụng dựa trên OTDR này sử dụng thu thập đa phân đoạn và các thuật toán nâng cao để cung cấp thông tin chi tiết về mọi phần tử trên liên kết sợi quang được đo kiểm.

Chức năng iOLM trên máy đo OTDR EXFO



- Tùy thuộc vào loại chuyển đổi bạn muốn thực hiện và môi trường bạn đang làm việc, các mô-đun khác nhau có sẵn cho các thử nghiệm của bạn.

-  IOLM tiêu chuẩn sử dụng các thuật toán nâng cao xác định động các thông số thử nghiệm cũng như số lượng chuyển đổi phù hợp nhất với mạng đang thử nghiệm. Ngay sau khi dấu vết được phân tích, tất cả các kết quả được kết hợp thành một chế độ xem liên kết duy nhất. Chẩn đoán cụ thể cũng được cung cấp để giúp bạn trong quá trình khắc phục sự cố.

- Mô-đun iOLM có thể được trang bị tùy chọn với máy đo công suất nội tuyến. Máy đo công suất được gọi là nội tuyến vì quá trình thu được thực hiện bằng cổng trực tiếp SM được sử dụng cho các phép đo iOLM. Theo tùy chọn, bạn có thể đo mức công suất cho hai bước sóng trong một lần thu nhận nếu hai bước sóng được sử dụng để đo kiểm.

- iOLM có sẵn trên:

 + Dòng MaxTester 700B/C OTDR

 + Dòng FTB-700C OTDR

 + Dòng FTBx-700C OTDR

 + Dòng OTDR FTB-7000E

            - iOLM vượt trội hơn:

 + Sự đổi mới là trọng tâm của EXFO và Công cụ lập bản đồ liên kết quang học (iOLM) thông minh là một ví dụ điển hình về giải pháp thay đổi. iOLM cho phép bạn tận dụng toàn bộ sức mạnh của OTDR - đưa tự động hóa lên một cấp độ mới và cho phép các kỹ thuật viên chưa qua đào tạo có thể trở thành chuyên giađo kiểm.

 + iOLM tích hợp chuyên môn đo kiểm sợi quang của EXFO vào một phần mềm đơn giản, dễ sử dụng sẽ nâng cao khả năng kiểm tra OTDR của bạn. Hơn nữa, EXFO thiết kế và tối ưu hóa từng mô hình OTDR để mang lại hiệu suất tốt nhất có thể cho ứng dụng cụ thể của nó, mang đến cho bạn giải pháp phù hợp để đáp ứng nhu cầu và bối cảnh của bạn.

II. Nguyên tắc hoạt động:

- Ứng dụng iOLM sử dụng phần cứng của EXFO OTDR để thực hiện thu nhận và mô tả đặc điểm của các yếu tố khác nhau được phát hiện trên liên kết được thăm dò. Tuy nhiên, trong khi OTDR thông thường lấy mỗi lần một dấu vết trung bình với một bộ thông số thử nghiệm nhất định, iOLM thực hiện một loạt phép đo và tích hợp chúng vào một chế độ xem liên kết đơn giản và trực quan.

- Các thông số đo kiểm cho mỗi phép đo được xác định bằng các thuật toán thông minh trong quá trình đo. Cũng giống như mỗi liên kết khác nhau, mỗi phép đo iOLM cũng khác nhau, với bộ thông số đo kiểm riêng theo độ dài liên kết, tổn thất và ORL. Thời gian đo kiểm thay đổi tùy thuộc vào liên kết được kiểm tra, nhưng chủ yếu bị ảnh hưởng bởi tổng suy hao liên kết.

- Ứng dụng sử dụng thông tin từ tất cả các phép đo để nâng cao đặc tính của từng phần tử được tìm thấy trên liên kết sợi, mang lại kết quả chính xác và đầy đủ. Tùy thuộc vào cấu hình mô-đun, bạn có thể thực hiện thu nhận một bước sóng hoặc nhiều bước sóng. Trong trường hợp thứ hai, kết quả sẽ được cung cấp cho mỗi bước sóng và trạng thái đạt / không đạt cho mỗi phần tử được hiển thị. Ứng dụng này tóm tắt các kết quả trong một biểu diễn tuyến tính của liên kết sợi, hiển thị từng phần tử với vị trí liên quan, suy hao và độ phản xạ, cũng như loại phần tử.

- Vậy iOLM hoạt động như nào:

             + Thu thập đa xung động: iOLM điều chỉnh động các thông số đo kiểm cho bất kì liên kết sợi nào đang được kiểm tra - sử dụng kết hợp các xung ngắn, trung bình và dài nếu cần.

             + Phân tích dấu vết thông minh: Dựa trên nhiều chuyển đổi và với sự trợ giúp của các thuật toán nâng cao, iOLM có thể phát hiện nhiều sự kiện hơn với độ phân giải tối đa.

             + Kết hợp tất cả các kết quả vào một chế độ xem liên kết duy nhất và một tệp báo cáo duy nhất: Kết quả được hiển thị trực quan trong chế độ xem liên kết cáp quang dựa trên biểu tượng để nhanh chóng đánh giá trạng thái đạt / không đạt của từng sự kiện theo tiêu chuẩn đã chọn, loại bỏ mọi nguy cơ làm sai lệch kết quả.

             + Chẩn đoán toàn diện: Phân tích các sự kiện thất bại và đề xuất giải pháp; hướng dẫn kỹ thuật viên khắc phục lỗi nhanh chóng và thành công.

             + Biến kiểm tra OTDR truyền thống thành kết quả rõ ràng, tự động, ngay lần đầu tiên phù hợp với kỹ thuật viên ở bất kỳ cấp độ kỹ năng nào.

Tính năng iOLM trên các sản phẩm máy đo OTDR EXFO



III. Tính năng và ứng dụng chính của iOLM:

            - Các tính năng chính:

             + Bộ phận tự cài đặt tự động thích ứng với bất kỳ liên kết sợi nào

+ Đa thu thập thông minh ở nhiều bước sóng trong một chế độ xem liên kết dựa trên biểu tượng duy nhất

+ Hướng dẫn và chẩn đoán lỗi toàn diện

+ Chế độ xem liên kết hai chiều hợp nhất (đang chờ cấp bằng sáng chế)

+ Tạo tệp theo dõi OTDR (.sor)

+ Ngưỡng vượt qua / không đạt tự động TIA / IEC cho doanh nghiệp / trung tâm dữ liệu (tùy chọn)

+ Kiểm tra hai sợi cùng một lúc với chế độ kiểm tra lặp lại (tùy chọn)

- Các ứng dụng chính:

+ Mạng truy cập điểm - điểm

+ FTTx dặm cuối cùng

+ Chứng nhận mạng LAN / WAN, doanh nghiệp và trung tâm dữ liệu

+ FTTx / PON MDU

+ Fronthaul (FTTA, DAS và các cell nhỏ) và backhaul

+ Mạng LAN quang thụ động (POL)

+ Mạng lõi Metro và mạng long-haul

+ CWDM / DWDM

+ Chứng nhận cáp (đo IL / ORL)

+ Đặc điểm của cáp MPO nhiều sợi

IV. Ưu điểm:

            - iOLM là một ứng dụng dựa trên OTDR sáng tạo sử dụng thu thập đa phân đoạn và các thuật toán nâng cao để cung cấp thông tin về mọi phần tử trong liên kết với những ưu điểm sau:

             + Công nghệ Link-Aware: Tối ưu hóa quá trình chạy đo kiểm: với một cú nhấp chuột, thiết bị tự động thực hiện nhận dạng liên kết, đặt các thông số tối ưu và khởi chạy nhiều thu thập và phân tích ở nhiều bước sóng, hợp nhất kết quả thu được cho mọi phần liên kết và mọi phần tử mạng. Nhận thông tin chính xác ngay lập tức trên từng phần tử liên kết và xuất nó thành một báo cáo duy nhất.

             + Đơn vị tự thiết lập: được hỗ trợ bởi công nghệ Link-Aware, iOLM tự quản lý cài đặt của tất cả các thông số đo kiểm với khả năng thông minh sẵn sàng sử dụng giúp rút ngắn đáng kể thời gian học tập. Giảm thiểu đào tạo, tránh cấu hình đo kiểm sai và tạo điều kiện thuận lợi cho kỹ thuật viên chuyển đổi từ cáp đồng sang sợi quang.

             + Chế độ xem liên kết quang học: thu thập dữ liệu: để lại các dấu vết OTDR phức tạp, trình liên kết đơn giản hóa cung cấp một cái nhìn đơn giản về sợi đang được thử nghiệm, với các biểu tượng rõ ràng và các đánh giá đạt / không đạt. Nhận kết quả thực tế: đánh giá trực quan từ đầu đến cuối về liên kết của bạn, hoàn chỉnh với đặc điểm sự kiện và trạng thái sợi.

             + Chẩn đoán thông minh: được tải với vô số thuật toán và cơ sở dữ liệu về các lỗi mạng tiềm ẩn, iOLM hướng dẫn bạn quy trình giải quyết vấn đề của mạng. Tạm biệt kết quả hiểu sai và đảm bảo rằng tất cả các kỹ thuật viên - không chỉ những người có kinh nghiệm nhất vẫn có thể khắc phục hiệu quả các sự cố mạng ngay tại chỗ.

             + Tạo tệp theo dõi OTDR: iOLM có thể tạo ra một dấu vết OTDR dưới định dạng Bellcore (.sor) phổ biến và nâng cao để tuân thủ các yêu cầu báo cáo và xử lý sau hiện có của bạn. Theo dõi OTDR này tích hợp tất cả thông tin bổ sung được thu thập bởi iOLM, cung cấp kết quả đầy đủ hơn.

             + Một tệp iOLM cho mỗi liên kết: hợp nhất kết quả: mặc dù iOLM cung cấp cho bạn nhiều thông tin liên kết hơn dựa trên nhiều chuyển đổi, nhưng nó sẽ không làm phiền bạn với nhiều tệp lộn xộn cho một liên kết sợi nhất định. iOLM sẽ đơn giản hóa việc báo cáo. Những gì bạn nhận được tại hiện trường là những gì bạn có thể nhìn thấy và xử lý trên PC của mình

             + Phân tích hai chiều (Qua phần mềm xử lý hậu kỳ dữ liệu FastReporter): kết hợp các kết quả: Được khuyến nghị để đảm bảo đặc tính mối nối, phân tích hai chiều kết hợp kết quả từ cả hai hướng để cung cấp tổn thất trung bình cho mỗi sự kiện. Việc sử dụng phân tích hai chiều với iOLM đảm bảo rằng bạn được hưởng lợi từ độ phân giải tối đa trên cả hai hướng (nhiều độ rộng xung ở nhiều bước sóng), cũng như chế độ xem tổng hợp.

             + Hỗ trợ bất kỳ cấu trúc liên kết mạng nào: điểm-điểm, PON tập trung, PON xếp tầng hoặc không cân bằng, ...

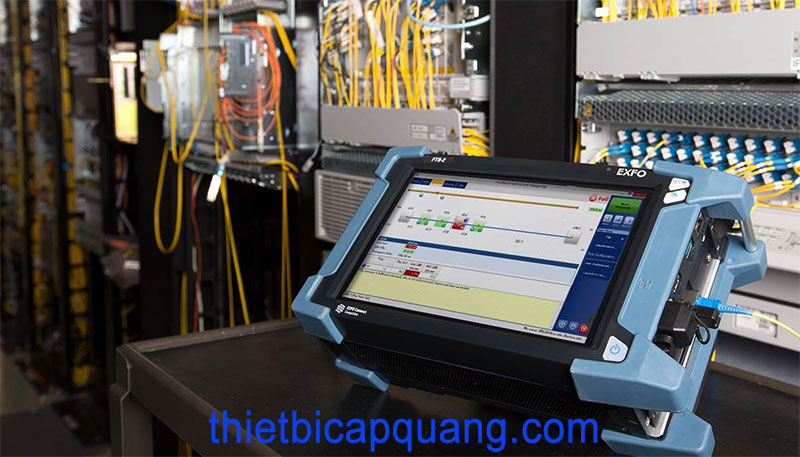

Ưu điểm của iOLM trong đo kiểm quang



            V. Các tính năng bổ sung:

            * iOLM Advanced (iADV):

            - Thời gian thực: Trực tiếp từ giao diện iOLM, kích hoạt tia laser OTDR ở chế độ chụp liên tục và điều chỉnh các thông số một cách nhanh chóng mà không cần dừng hoặc quay lại menu con; dấu vết làm mới theo thời gian thực, giúp bạn có thể theo dõi sự thay đổi đột ngột của sợi. Hoàn hảo để có cái nhìn tổng quan nhanh về sợi quang đang được thử nghiệm, khoảng cách để đứt, để kiểm soát nối trường hoặc kiểm tra các khiếm khuyết rõ ràng trước khi đưa ra mô tả kỹ lưỡng của iOLM, tất cả những điều này mà không cần chuyển đổi giữa các giao diện hoặc menu khác nhau.



Tính năng điều chỉnh tham số trong iOLM



            - Hỗ trợ SOR nâng cao: iOLM duy nhất mang lại sự tuân thủ công việc đầy đủ mà không ảnh hưởng đến tính dễ sử dụng cũng như hạn chế hiệu suất thu được từ việc sử dụng thu thập nhiều mô-đun động. iOLM quản lý số lượng chuyển đổi không hạn chế để mô tả liên kết tối ưu; chỉ cần nhập độ rộng xung, thời gian trung bình và các bước sóng được yêu cầu cho báo cáo tệp SOR để thêm nó vào gói kết quả. Cuối cùng, bạn có thể tham khảo dấu vết SOR được báo cáo ngay trên iOLM.



tính năng bổ sung cho iOLM



            - Đặc điểm bộ chia 2: N: iOLM là giải pháp duy nhất trên thị trường có khả năng đặc trưng cho bộ chia 2: N với kết quả đạt / không đạt rõ ràng cho các mạng đa đầu vào hoặc dự phòng. iOLM xác định bộ tách 2: N, cũng như cả hai nhánh đầu vào của chúng, cho phép người dùng lập tài liệu chính xác về mạng bằng một lần kiểm tra (so với ba lần kiểm tra khi sử dụng các phương pháp truyền thống).

            - Chế độ chuyên gia iOLM: Được thiết kế đặc biệt cho chuyên gia hoặc nhà quản lý, đo kiểm sợi quang đòi hỏi sự linh hoạt hơn trong việc ghi lại các tệp theo dõi cho mục đích báo cáo. Họ có thể tạo các phần tử mạng tùy chỉnh của riêng mình, xác định biểu tượng cụ thể và các ngưỡng riêng để phù hợp hơn với các gói mạng và tránh các lỗi sai.

            * iLOOP:

            - Chế độ đo kiểm vòng lặp:

            + Tính năng iLOOP cho phép đơn vị iOLM của bạn tăng gấp đôi hiệu quả đo kiểm bằng cách giảm thời gian thử nghiệm xuống 50% so với phương pháp đo kiểm đơn hướng truyền thống. Ứng dụng thông minh này dựa trên phương pháp đo một đầu vòng lặp để mô tả đặc tính của hai sợi cùng một lúc. Ứng dụng chia kết quả thành hai liên kết riêng lẻ, do đó loại bỏ nhu cầu xử lý hậu kỳ. iLOOP tự động tạo các tệp iOLM và OTDR (.sor) riêng lẻ, ngoài các báo cáo PDF, cho tất cả các sợi của bạn trực tiếp từ hiện trường, cho phép bạn hoàn thành công việc của mình ngay lập tức và chuyển sang cặp sợi tiếp theo nhanh hơn.



Đo kiểm vòng lặp trng iOLM



             + Tùy chọn này đặc biệt hiệu quả cho các ứng dụng như cáp quang đến ăng-ten (FTTA), hệ thống ăng-ten phân tán (DAS) và trung tâm dữ liệu, nơi iLOOP cho phép bạn kiểm tra đồng thời các sợi Rx / Tx bằng một dây nối vòng đơn giản giữa hai sợi . Khi quá trình đo hoàn tất, iLOOP áp dụng các đánh giá đạt / không đạt và tạo báo cáo cho từng sợi đơn.

- Đặc điểm hai chiều tự động và linh hoạt qua TestFlow:

 + Kết hợp với giải pháp quản lý kiểm tra TestFlow, iLOOP đang mang đến giải pháp mô tả đặc tính hai chiều dễ dàng nhất, nhanh nhất và linh hoạt nhất trên thị trường. Nó giúp loại bỏ thời gian dành cho việc xử lý hậu kỳ ngoại tuyến bằng cách cung cấp kết quả hai chiều trực tiếp trên công cụ sau khi hoàn tất quá trình thu thập đo kiểm.

 + Điều này có nghĩa là các kỹ thuật viên có thể xác định lỗi hỏng hóc trong khi vẫn đang ở hiện trường, ngăn ngừa nhu cầu bổ sung cuộn tải.

+ Một kỹ thuật viên duy nhất có thể xử lý thu nhận được từ A-B và B-A nhờ phương pháp tiếp cận không đồng bộ.

 + Đối với các công việc có 2 kỹ thuật viên, phương pháp linh hoạt này cũng giúp tránh mất thời gian cho việc phối hợp giữa các kỹ thuật viên và không mất thời gian chờ đợi nếu một trong số họ không có tại công trường.

* iOLM PRO (iPRO cũng bao gồm bộ tính năng iADV và iLOOP):

- Khắc phục sự cố và đặc tính của cáp MPO nhiều sợi (iMF): Kết hợp với switch 1x12 MPO bên ngoài (do EXFO cung cấp), iOLM cho phép đo kiểm cáp MPO đơn chế độ nhanh hơn bao giờ hết. Thao tác của con người giảm 90%, do đó giảm đáng kể nguy cơ sai sót. Nhờ thuật toán đa sợi thông minh (iMF), một lần nhấn nút bắt đầu sẽ bắt đầu một chuỗi đo kiểm hoàn toàn tự động của 12 sợi và cho kết quả là 12 phép đo đơn lẻ.

* iCERT

- Chứng nhận đa tiêu chuẩn của trung tâm dữ liệu: Tùy chọn iCERT biến iOLM thành trình xác nhận Cấp 2 thông minh với các ngưỡng đạt / không đạt tự động cho cáp SM / MM. iOLM iCERT giúp người lắp đặt cáp quang chứng nhận hoặc khắc phục sự cố bất kỳ mạng doanh nghiệp hoặc trung tâm dữ liệu nào theo nhiều tiêu chuẩn cáp và ứng dụng đồng thời. Do đó, bạn có thể chứng nhận hệ thống cáp theo các tiêu chuẩn được quốc tế công nhận (bao gồm TIA-568, ISO 11801), cũng như ứng dụng mà cáp quang có thể thực hiện (bao gồm cả tiêu chuẩn IEEE hoặc Fibre Channel). Có các tiêu chuẩn cáp được xác định trước được tích hợp trong ứng dụng đảm bảo tuân thủ các yêu cầu thử nghiệm của các cơ quan tiêu chuẩn khác nhau mà không có rủi ro lỗi trong quá trình đo kiểm.

Các tính năng bổ sung của iOLM cho các model OTDR
