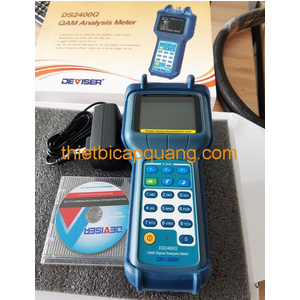

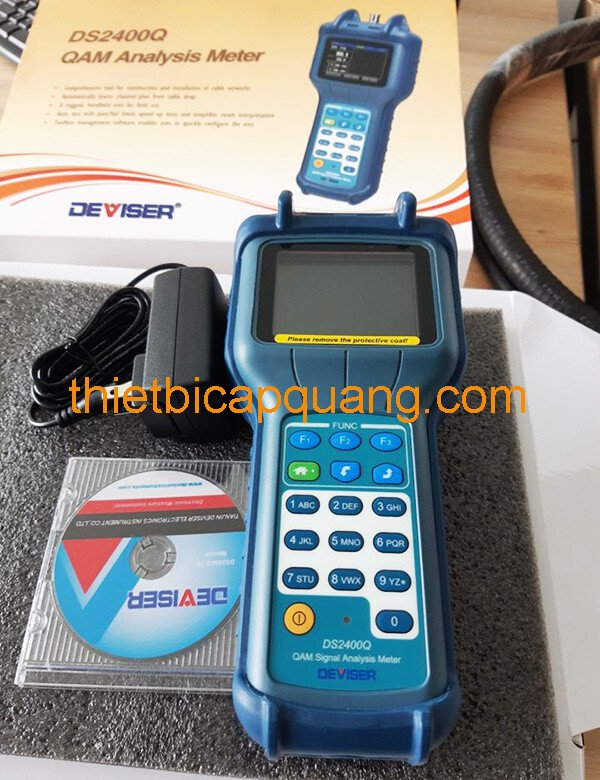

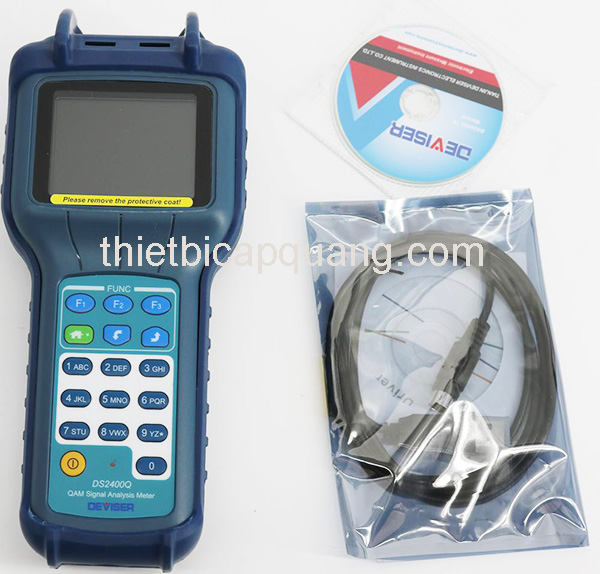

Máy đo tín hiệu truyền hình cáp Deviser DS2400Q

Nội dung

Thông số

Model

DS2400Q

Hãng/Xuất xứ

Deviser

Danh mục

Thiết bị truyền hình cáp

Số lượng chương trình

Tối đa 7 thông số kiểm tra (Tự động kiểm tra)

Phạm vi đo điện áp đường dây

0 V đến 100 V (AC / DC) với độ chính xác là ± 2 V

Bộ nhớ lưu trữ

512KByte

Pin

Pin lithium 11.1V 1.6AH (5 giờ hoạt động)

Bộ sạc

AC 100V đến 240V 50-60Hz; thời gian sạc khoảng 3 giờ

Bộ chuyển đổi

RS 232C (Có cáp dữ liệu nối tiếp với USB)

Kích thước

218mm × 95mm × 49mm

Trọng lượng

700g

Tần số

Dải tần số

5 MHz to 1000 MHz

Độ chính xác tần số

± 50 ppm (@ 20°C ±5°C)

Độ phân giải tần số

10kHz

Loại kênh

Truyền hình tương tự

QAM 16/32/64/128/256 với sơ đồ chòm sao cộng với QPSK và COFDM

Kênh kỹ thuật số

Loại giải điều chế

Tiêu chuẩn ITU-T J.83 Phụ lục A / B / C

QAM  16/32/64/128/256

Công suất trung bình của kênh kỹ thuật số

Phạm vi

-30 dBmV đến +60 dBmV

Phương thức điều chế tín hiệu

Độ chính xác

± 2.0 dB từ 10 ° C đến 30 ° C và ± 3.0 dB từ -10 ° C đến 40 ° C

Độ phân giải

0.1 dB

Chế độ hiển thị

QAM 64 và QAM 256 với khả năng phóng to và thu nhỏ

Đo tương tự

Phạm vi

-35 dBmV đến +60 dBmV

Độ chính xác

±1.5 dB

Độ phân dải

0.1 dB

Trở kháng đầu vào

75Ω (Đầu kết nối F)

Điều chế HUM

Phạm vi

2% to 5%

Quét kênh

Số kênh

Phổ tần số

Băng thông

2,5 MHz, 6,25 MHz, 12,5 MHz, 25 MHz, 62,5 MHz và nhịp đầy đủ

Tỉ lệ

1 dB, 2 dB, 5 dB and 10 dB/div

Đo độ nghiêng

Số lượng thường xuyên

Tối đa 12 với độ phân dải 0.1dB

Thông số kiểm tra giới hạn

Mức video tối thiểu / tối đa

0 dBmV đến + 30 dBmV

Δ  V / A tối thiểu / tối đa

10 dB đến 20 dB

Mức công suất tối thiểu / tối đa

10 dBmV đến +30 dBmV

MER tối thiểu

33 dB (thay đổi theo điều chế và hệ thống)

Tối đa PRE / POST BER

1.0 E-9
