Suy hao mối hàn cáp quang là gì? Xử lý ra sao?
Trong thời đại công nghệ thông tin đóng vai trò chi phối như hiện nay thì việc đảm bảo đường truyền cáp quang hoạt động tốt rất được xem trọng. Một trong những yếu tố khiến tốc độ truy cập của cáp quang bị giảm sút chính là máy hàn cáp quang với tình trạng mối hàn bị suy hao. Vậy đâu là tiêu chuẩn suy hao mối hàn cáp quang và đâu là giải pháp đo suy hao hữu hiệu nhất? Ta hãy cùng tìm hiểu ngay sau đây nhé.
Tuyến cáp quang được đánh giá theo thông số tiêu chuẩn nào?
Tuyến cáp quang được đánh giá theo một số hạng mục như sau:
- Về quỹ công suất toàn tuyến (Switch to Switch): 28dBm
- Mức phát của OLT: +3dBm +-2
- Suy hao toàn tuyến: yêu cầu trên 28dBm (khuyến cáo nên trên 25dBm, 3dBm dự phòng công suất suy giảm theo thời gian.

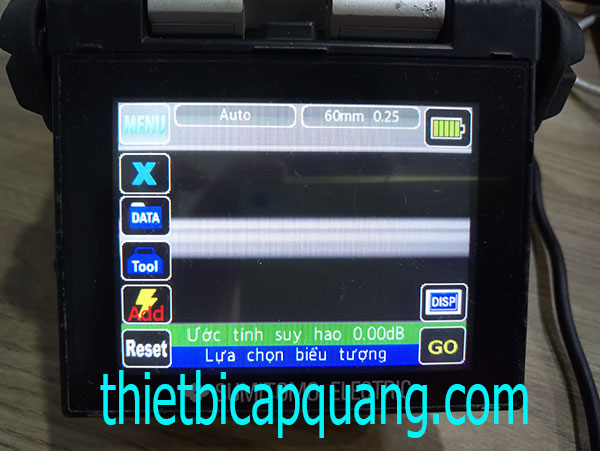

Mức suy hao mối hàn cáp quang cho phép
- Mức suy hao cáp quang cho phép tại bước sóng 850nm: 3.5dBm/km (Cáp quang MM)
- Mức suy hao cáp quang cho phép tại bước sóng 1300nm: 1.0dBm/km (Cáp quang MM)
- Mức suy hao cáp quang cho phép tại bước sóng 1310nm: 0.35dBm/km (Cáp quang SM)
- Mức suy hao cáp quang cho phép tại bước sóng 1550nm: 0.22dBm/km (Cáp quang SM)
- Suy hao mối hàn cáp quang < 0.1dBm (Thực tế suy hao là < 0.05dBm)
- Suy hao do đầu nối connector: < 0.5dBm (Đối với loại đầu nối SC/ APC suy hao sẽ là 0.35dBm)
Các phương pháp đo suy hao cáp quang
Hiện nay thì độ suy hao mối hàn cáp quang thường được xác định thông qua hai phương pháp chính là đo suy hao bằng máy đo công suất quang và đo suy hao bằng máy đo phản xạ quang OTDR:
Đo suy hao bằng máy đo công suất
- Mục đích đo: Máy đo công suất sử dụng phương pháp đo suy hao xen. Phương pháp này sẽ giúp người sử dụng biết được chính xác mức suy hao của sợi cáp quang.
- Các thiết bị cần để đo suy hao bằng máy đo công suất: máy đo công suất quang, nguồn sáng quang (ta có thể sử dụng converter, module quang SFP, vv…), 2 bộ adapter (đầu nối), 2 dây nối (dây nối phải có đường kính lõi và phần vỏi tương tứng với sợi cáp quang cần đo).
- Cách đo: Đầu tiên ta sẽ đặt tham chiếu bằng cách đấu máy đo công suất cùng nguồn sáng với một dây nối. Bật nguồn máy đo công suất quang ở chế độ cần đo. Bật nguồn quang hiển thị với giá trị tuyệt đối (dBm) rồi tiếp tục thiết lập giá trị này về giá trị tham chiếu ở mức giá trị tương đối (dB). Bước tiếp theo là đo suy hao sợi cáp theo phương pháp đo suy hao xen. Để thực hiện thì ta cần tháo một trong những dây nối rồi nối sợ quang cần đo lại. Lúc này thì giá trị hiển thị bên trên máy đo chính là suy hao xen của sợi quang ấy.
Có thể bạn quan tâm >>> Sửa máy hàn cáp quang
Đo suy hao bằng máy đo phản xạ quang OTDR
- Mục đích đo: Máy đo phản xạ quang OTDR áp dụng phương pháp đo suy hao phản xạ trở về. Đây là phương pháp cho phép người dùng đánh giá được mức độ suy hao trở về bằng cách đo công suất phản xạ của sợi quang.
- Các thiết bị cần thiết để đo: Máy đo phản xạ quang OTDR có khả năng đo toàn bộ chiều dài của sợi quang cùng một số bộ dây nối, bộ ghép sợi quang, dao cắt sợi quang, chất lỏng để làm phù hợp với chiết suất sợi, cuộn sợi đệm, kềm tuốt vỏ cáp và sợi quang…
- Cách đo: Kiểm tra sợi quang cần đo, nếu sợi quang này chưa được nối vào bộ nối thì ta sẽ bóc cáp quang ra, để sợi quang lộ khoảng 2m. Tiếp tục làm sạch rồi cắt sợi này. Sau đó thì ta sẽ nối máy đo OTDR với sợi quang bằng dây nối và cuộn sợi đệm, bộ chuyển đổi sợi quang trần. Bước kế tiếp là bật nguồn máy OTDR, thiết lập chế độ ứng với tham số hoạt động của máy bao gồm bước sóc, chế độ quét và phân giải của màn hình, chiết suất của sợi quang được đo. Tiếp tục với công đoạn điều chỉnh độ phân giải của màn hình nhằm giúp màn hình có thể hiển thị toàn bộ sợi quang đang được đo. Sau đó thì ta sẽ đo suy hao cho tất cả những điểm dị thường, những mối hàn cùng bộ nối của toàn bộ sợi quang, đo suy hao ở 2 điểm đầu và cuối. Cuối cùng là lặp lại các bước trên cho các bước sóng yêu cầu rồi ghi lại vị trí OTDR của những phép đo này.
Tư vẫn, hỗ trợ khách hàng
Vừa rồi là những kiến thức cần biết của việc suy hao mối hàn cáp quang cùng những tiêu chuẩn suy hao, múc suy hao cho phép. Mong rằng những kiến thức trên đã phần nào giúp bạn hiểu hơn về mối hàn cáp quang để có thể tiện kiểm tra và có phương pháp giải quyết cụ thể. Nếu bạn vẫn còn những thắc mắc khác, hãy liên hệ với chúng tôi để được tư vấn về suy hao mối hàn cáp quang và những vấn đề liên quan khác:
Địa chỉ:
Tầng 8, tòa nhà Sannam, 78 Duy Tân, Cầu Giấy, Hà Nội
56/8 Nguyễn Hữu Tiến, P. Tây Thạnh, Q. Tân Phú, TP.HCM
Hotline: 0984.93.73.13
Email: hotro.thietbicapquang@gmail.com
Website: http://thietbicapquang.com/
Tham khảo thêm >>> Phân loại máy hàn cáp quang
