Máy đo cáp & anten Deviser E7042B đa năng

Máy đo cáp & anten Deviser E7042B đa năng

(2 đánh giá)

Deviser E7042B

Deviser Mỹ/lắp ráp China

12 tháng

Máy đo cáp & anten Deviser E7042B đa năng tích hợp chức năng phân tích phổ cùng nhiều các phép đo cần thiết trong bảo trì và khắc phục các sự cố tại các trạm gốc không dây.

Máy đo cáp & anten Deviser E7042B sản phẩm phân tích tín hiệu đa năng trong đo kiểm viễn thông hiện nay. Deviser E7000A ngoài chức năng đo cáp và ăng-ten , máy tích hợp tính năng phân tích phổ và đo công suất RF/quang. Đây sẽ là sản phẩm phục vụ hiệu quả cho lắp đặt, triển khai, bảo trì và khắc phục sự cố lớp vật lý của trạm gốc không dây.

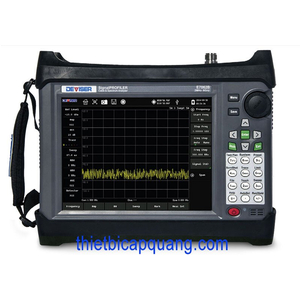

Máy đo cáp và anten Deviser E7042B chính hãng



Có thể bạn quan tâm >>> Module OTDR EXFO FTB-7600E



Thông số kỹ thuật máy đo cáp & anten Deviser E7042B

Deviser E7042B

Frequency

Frequency Range

2MHz~4GHz

Resolution

1kHz

Measurement Speed

Reflection

<0.8mS/point

DTF

<1mS/point

Data Points

130, 259, 517, 1033, 2065

Measurement Accuracy

Corrected Directivity

42dB (typical, after standard OSL calibration)

38dB (typical, after eCAL calibration)

Output Power

OdBm (Nominal)

Interference Immunity

On-channel

+20 dBm @ >1 MHz of carrier frequency

Off-channel

+10 dBm within ± 10 kHz of carrier frequency

Measurements

Return Loss

0 to 60dB (resolution 0.01 dB)

VSWR

1:1 to 65:1 (resolution 0.01)

Cable Loss

0 to 30dB (resolution 0.01 dB)

DTF Range (Distance)

1500 meters (4921 feet)

Connectors(Reflection / RF Out)

RF Out

Type N, female, 50Ω

RF Out Damage Level

25 dBm, ± 50 VDC peak

Impedance

50Ω

Optical Measurements

Optical Microscope

Field of view

680mm*510mm

Resolution

0.5mm

Light source

Blue LED

Focus control

Adjustable

Dimensions

175mm x 435mm

Weight

200g

Optical Power Meter

Accuracy

±0.25dB

Probe Type

InGaAs 300μm

Dynamic Range

-50dBm~+27dBm

Resolution

0.01 dBm, mW, uW, nW

Wave Length

850nm,980nm,1300nm,1310nm,1490nm,1550nm,1610nm

Adapter

FC/SC/ST

VFL

Output Power

10mW

Adapter

FC/PC

Spectrum Analyzer

Frequency

Frequency Range

9kHz~4GHz

Tuning Resolution

1Hz

Aging

<± 1.0ppm/yr

Frequency Span

1 kHz to 4 GHz in 1-2-5 sequence (automode), and 0 Hz (zero span)

Bandwidth

Resolution Bandwidth (RBW)

10Hz to 3MHz in 1-3 sequence (auto or manually selectable)

Video Bandwidth (VBW)

10Hz to 3MHz in 1-3 sequence (auto or manually selectable)

Spectral Purity (Phase Noise)

@ 1 kHz Offset from carrier

-90 dBc/Hz

@ 10 kHz Offset from carrier

-100 dBc/Hz

@ 100 kHz Offset from carrier

-105 dBc/Hz

Amplitude

Dynamic Range

>100dB

Measurement Range

DANL to maximum safe input level

Maximum Safe Input

+30dBm (peak power, input attenuation > 15dB), 50VDC

Amplitude Accuracy

≤± 1.0dB

Attenuator Range

0dB to 55 dB in 5dB steps

Displayed Average Noise Level (DANL) (Input terminated, RBW = 10 kHz, Attn = 0 dBm, Avg Detector)

Preamp Off

≤ -148 dBm, typical (1MHz~1GHz)
≤ -138 dBm, typical (1GHz~4GHz)

Preamp On

≤ -158 dBm, typical (1MHz~1GHz)
≤ -154 dBm, typical (1GHz~4GHz)

RF Power Meter

USB Smart RF Power Sensor

Frequency Range

1kHz~6.1GHz

Measurement Range

1μW~100mW(-30~+20dBm)

VSWR

1.1

Resolution

1dB, 0.1dB, 0.01dB, 0.001dB

Dimension

124 x 44 x 24

Weight

250g

Accuracy

Type, ±0.2dB

Inline RF Power Meter

Frequency range

300MHz to 4000MHz

Measurement Range

0.15W to 150W

Insert Loss

0.1dB

VSWR

1.1

Directivity

30dB

Accuracy

±4%±0.05W(+15~+35°C);  ±7%±0.05W(-10~+50°C)

Connector

Type N(f), 50 Ω

General Specifications

RF In

Type N, female, 50Ω

RF In Damage

+30 dBm, +50 VDC

USB host

Type A,1-Port(connect flash drive for data transfer)

USB client

5-pin mini-B (connect to PC for data transfer)

LAN

10M/100M LAN Port

Internal

1GB,>2000 saved measurement files

External

Limited by size of USB flash drive

Display

8.4  inch TFT LCD (800 x 600)

Demension

258mm*173mm*74mm

Weight

3kg (6.6 lbs)

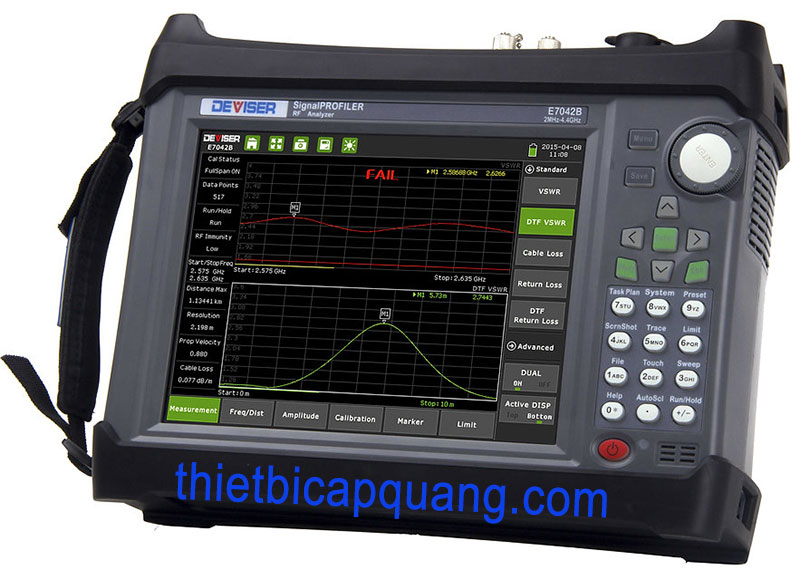

Tìm hiểu về máy đo cáp và anten Deviser E7042B

Các phép đo cáp & antenna của máy đo Deviser E7042B:

• Reflection – Return Loss or VSWR
• Fault Location – DFT/RL or DTF/VSWR
• Cable Loss
• 1-Port Phase
• Smith Chart
• FiberScope Fiber Connector Inspection (DML-OPI)
• Optical Power Meter (DML-OPM)
• Visual Fault Location (DML-VFL)



Các phép phân tích phổ của máy đo Deviser E7042B:

• Spectrum Analysis
• Channel Power
• Occupied Bandwidth (OBW)
• Adjacent Channel Leakage Ratio (ACLR)
• Field Strength
• AM/FM



Các chế độ đo tùy chọn của Deviser E7042B:

• High Precision Power Meter (DML-015)
• Interference Analysis (DML-110)
• Coverage Mapping (DML-120)
• Transmission Measurement (DML-025)
• GPS Receiver (DML-999)



Tìm hiểu >>> Máy đo cáp và anten Rohde & Schwarz ZVH

Ưu điểm của máy đo cáp & anten Deviser E7042B

  • Thực hiện phân tích đường truyền cáp và hệ thống ăng ten, phân tích phổ và đo công suất RF, đo quang trong một thiết bị duy nhất

  • Đảm bảo thông số và chất lượng điều chế RF của bất kỳ công nghệ di động nào bao gồm LTE-FDD, LTE-TDD, cdma2000 / EV-DO, WCDMA / HSDPA, TD-SCDMA và GSM / GPRS / EDGE với chức năng phân tích tín hiệu.

  • Deviser E7042B thực hiện quét kênh để đo công suất kênh lên đến 20 sóng mang trong một phép đo

  • Máy phân tích phổ, cáp & anten Deviser E7042B thực hiện phân tích tín hiệu toàn diện để hoàn chỉnh site profile và giám sát môi trường tín hiệu; Kiểm tra hiệu suất ăng ten MIMO 4×4

  • Deviser E7042B phát hiện sự suy giảm tín hiệu và hiệu suất hệ thống theo thời gian với tính năng trace overlay

  • Máy đo cáp & anten Deviser E7042B nhanh chóng xác định, định vị và lập bản đồ nhiễu tín hiệu

  • Deviser E7042B đánh giá khả năng phát hiện PIM không xâm nhập trên toàn bộ phổ tần số

  • Phần mềm của Deviser E7042B (Measurement Center Software) quản lý dữ liệu đo và các cài đặt đo

  • Cấu trúc Menu trực quan giúp dễ sử dụng và thực hiện các phép đo nhanh chóng

  • Máy đo cáp & anten Deviser E7042B giảm thời gian kiểm tra với 2 màn hình đo để thực hiện 2 phép đo đồng thời

  • Thiết kế cầm tay, gọn nhẹ, chắc chắn, chịu được môi trường khắc nghiệt và chống chói



Thông tin liên hệ đặt hàng

Hotline: 0984.93.73.13

Địa chỉ: Tầng 5, toà nhà An Phát, lô B14-D21 KĐT mới Cầu Giấy, phường Dịch Vọng Hậu, Quận Cầu Giấy, Hà Nội.

Email: hotro.thietbicapquang@gmail.com
